[Tableau] 태블로 신병훈련소 5장. MAP

[Tableau] 태블로 신병훈련소 5장. MAP

태블로에서는 기본적인 지리 정보 시각화 뿐만 아니라, 사용자 지정 이미지 위에 위치 정보를 사용하여 시각화하거나, 함수를 사용하여 이동 경로를 표현하는 것도 가능



※ 배경 이미지 맵 설정

메뉴 > 맵 > 배경 이미지

1. 이미지 크기에 맞게 X, Y값 설정해줌

2. 필드를 추가하여 조건을 넣어줌

    floor가 1F일 때는 1F 사진을, 2F일 때는 2F 사진을 출력하게끔 설정 해줌. 총 2개의 배경이미지를 만들어줘야됨



※ 공간 계산식

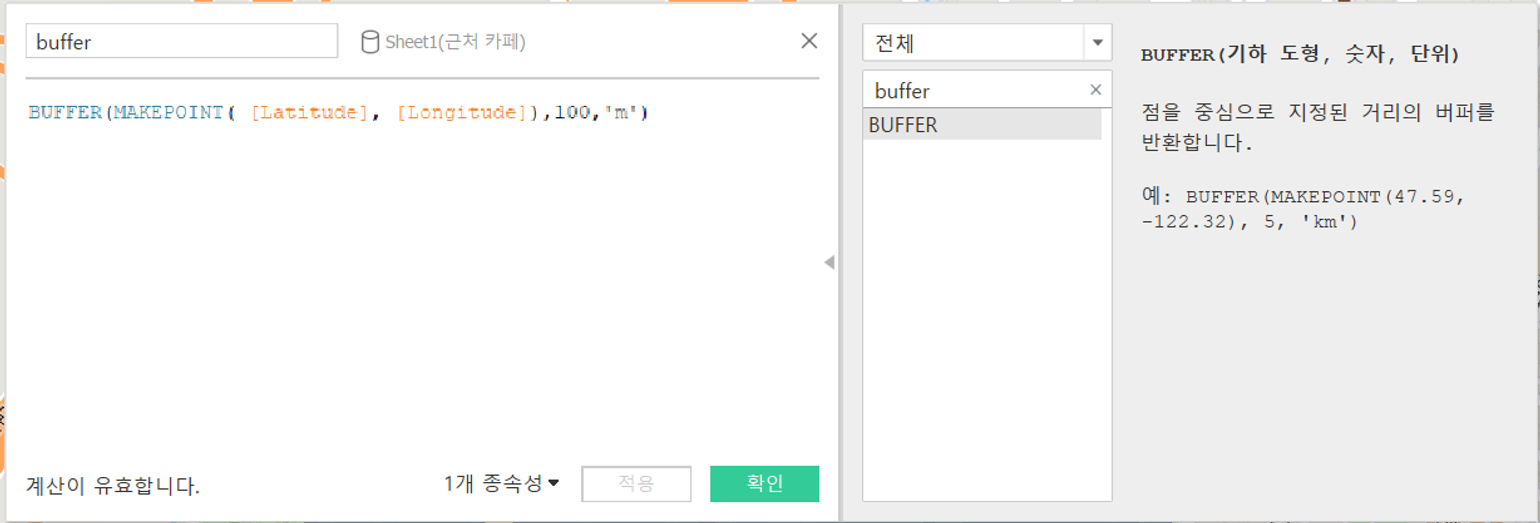

↑ 특정 위도, 경도를 기준으로 100m 거리의 버퍼를 생성하는 함수



(과제)

1. 배경 이미지를 이용한 CUSTOM MAP 사용하기

수도권 지하철 노선도 위에 일 별 평균 승/하차 승객 수 표현

데이터 : 2호선 역 별 승/하차 인원수

네이버 지도 사진을 사용하여 배경 이미지 맵 설정(사진의 가로, 세로 길이 맞춰줌)

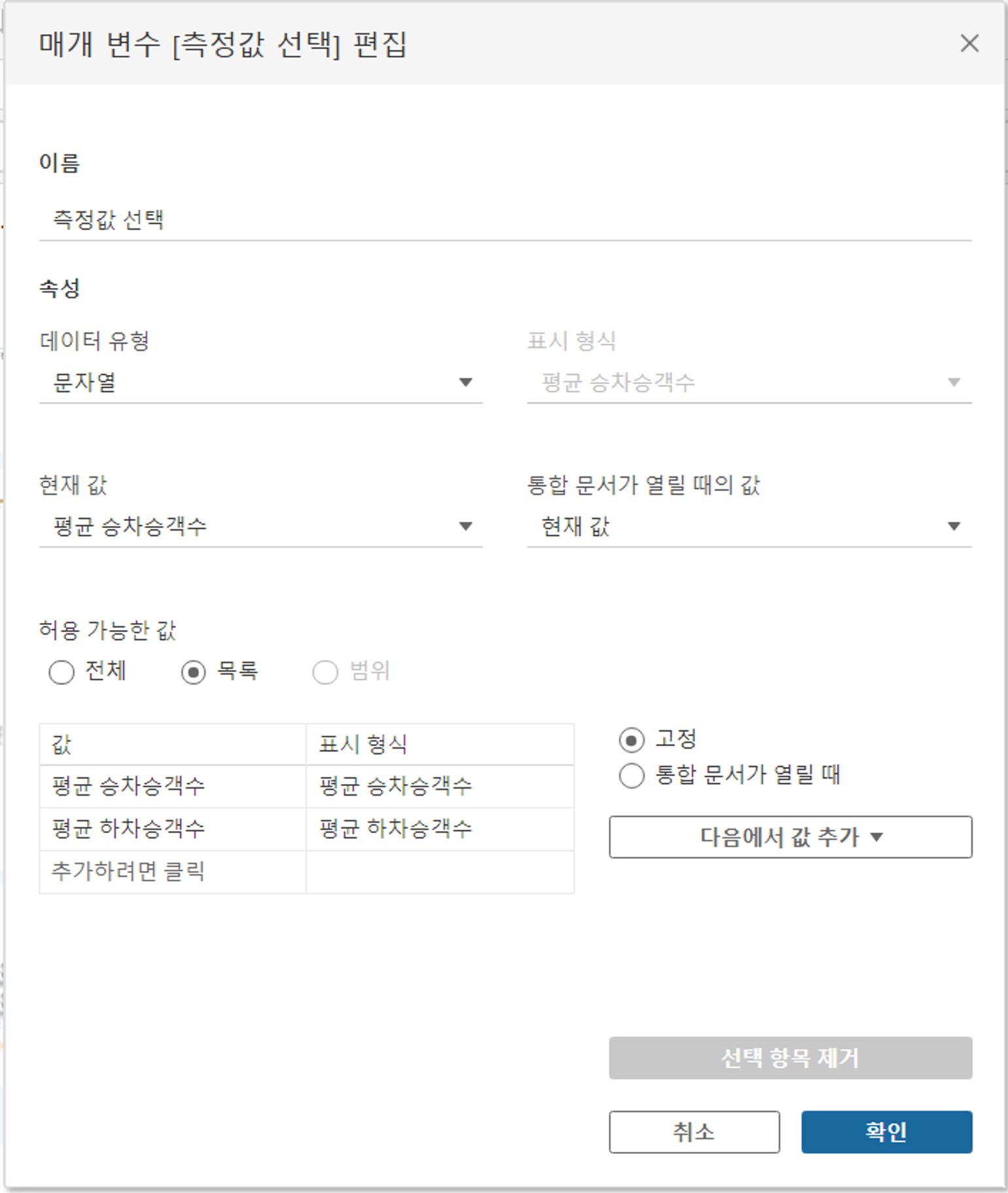

매개변수, 계산식을 통해 평균 승차 승객 수와 평균 하차 승객 수를 따로 출력될 수 있게 설정

행과 열에 들어갈 X,Y는 합계가 아닌 평균으로 설정

→ 데이터를 살펴 보시면 역별로 승하차 고객수가 날짜 별로 들어있고 역을 나타내는 x, y 값은 날짜에 따라 중복되어 나타남. 따라서 역을 기준으로 x, y 값을 합계로 집계한다면, 해당 역의 x, y 값이 모두 더해지면서 원래 역의 고유한 위치 x, y 값이 아님



2. 공간 테이블 계산을 이용한 맵 활용

시애틀에서 출발한 항공편의 취항지별 승객수 표현

1. 도착 위치를 점으로 표현

2. 출발 위치를 점으로 표현

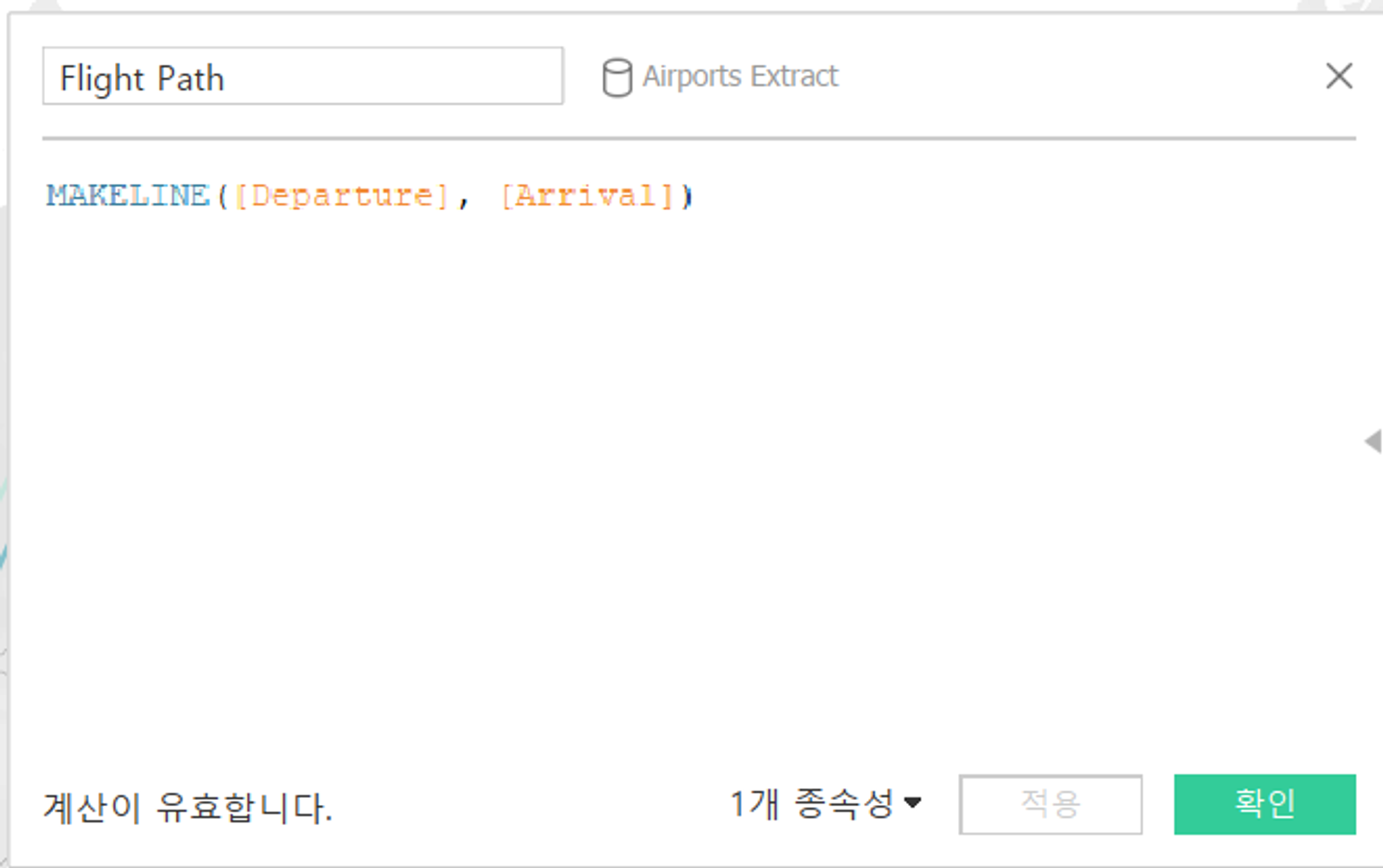

3. 출발지, 도착선을 선으로 경로 잇기

색상으로 승객 수 표현



3. BUFFER 함수를 이용한 맵 활용

새로운 매장을 내려면 어느 곳을 공략해야 할까요?

내가 선택한 반경 안에 동종 업계가 얼마나 포진해 있는지 볼 수 있을까요?

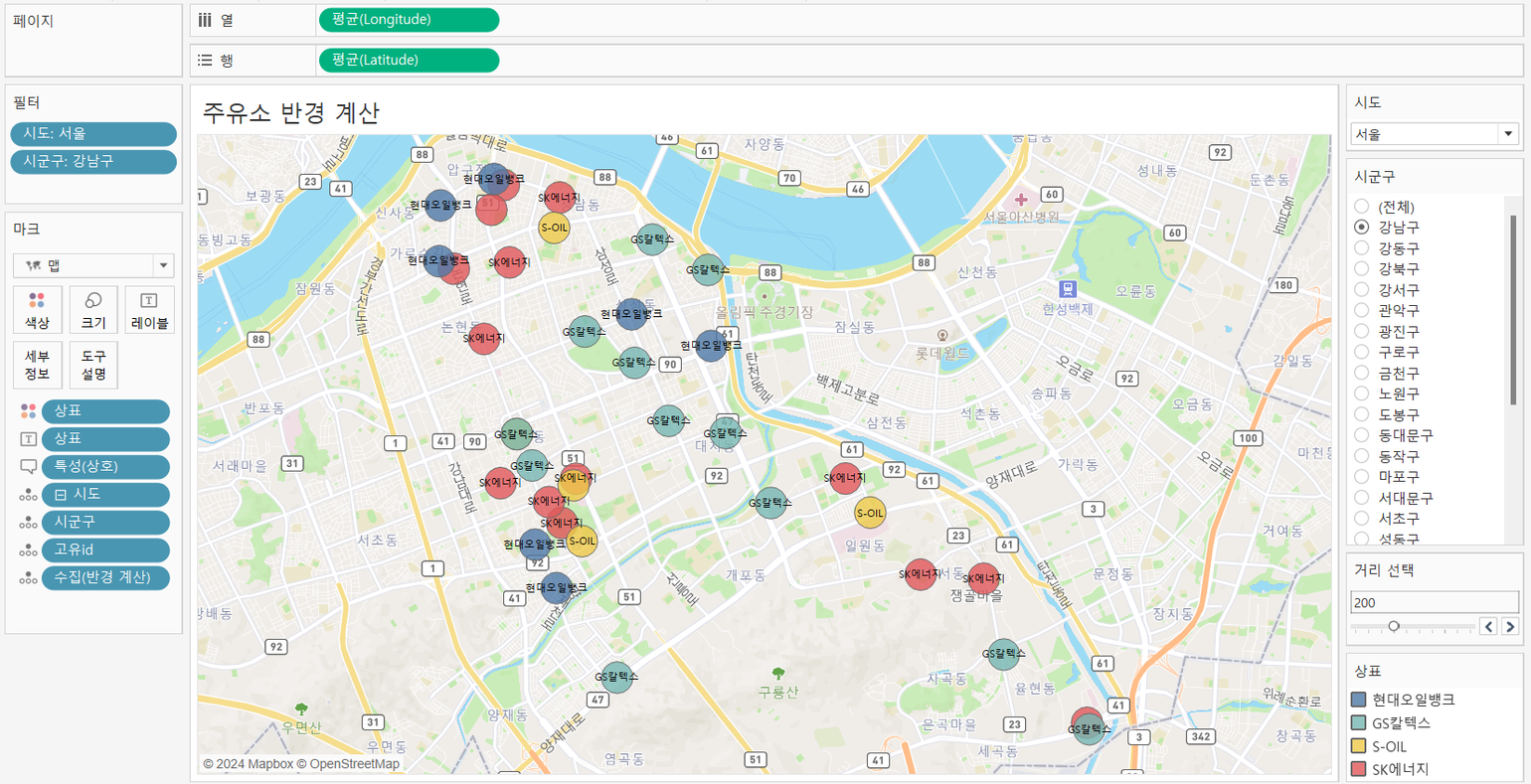

주유소 위치와 각 위치 별로 선택한 반경을 나타내기

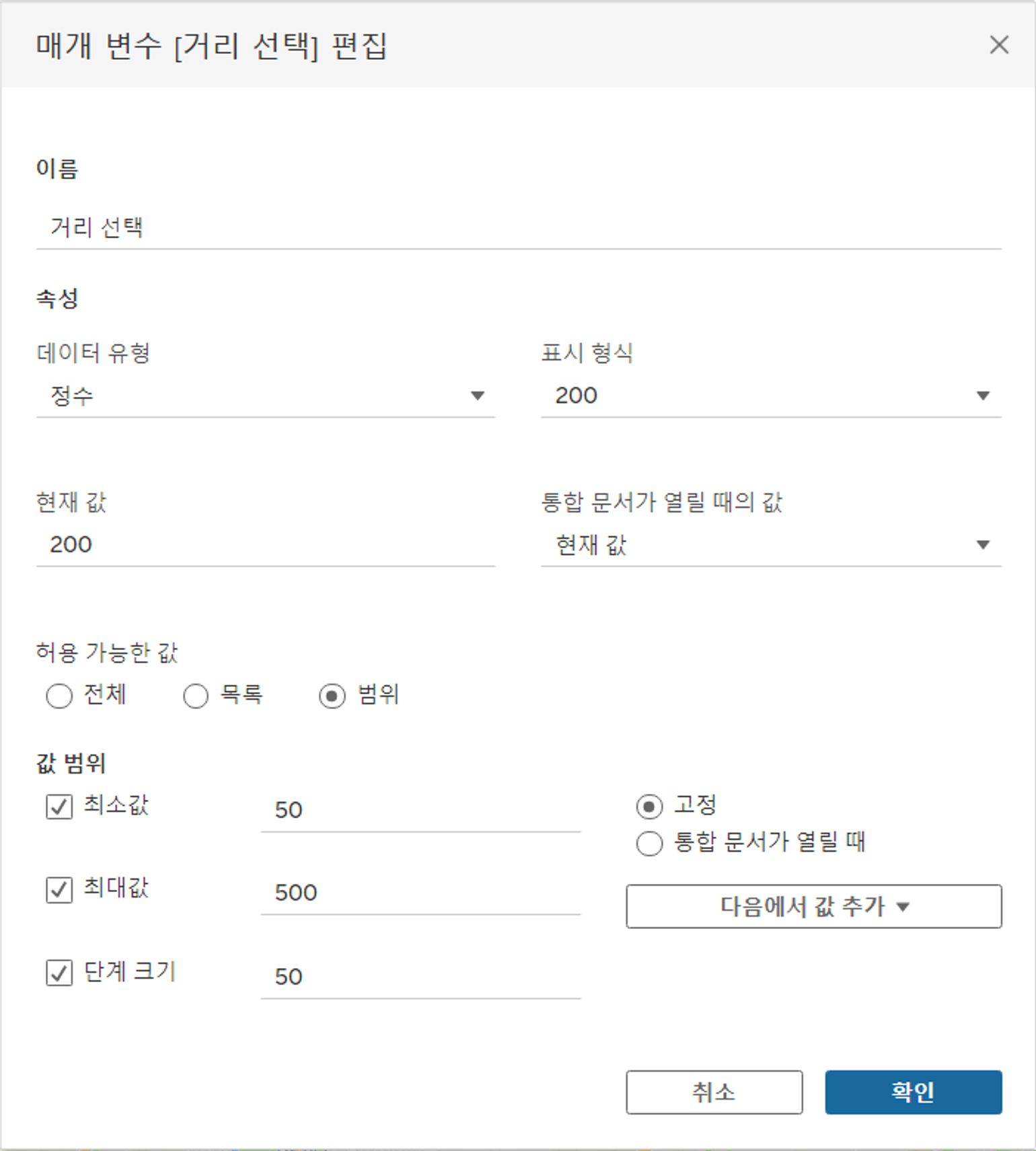

1. 특정 위치의 반경 거리를 선택할 수 있는 매개변수 “거리 선택” 생성 (50~500m, 50m 간격)

2. 앞서 생성한 “거리 선택” 매개변수를 활용하여 특정 위치에 “거리 선택”에 따라 달라지는 Buffer를 생성하는 계산 필드식 “반경 계산”생성
